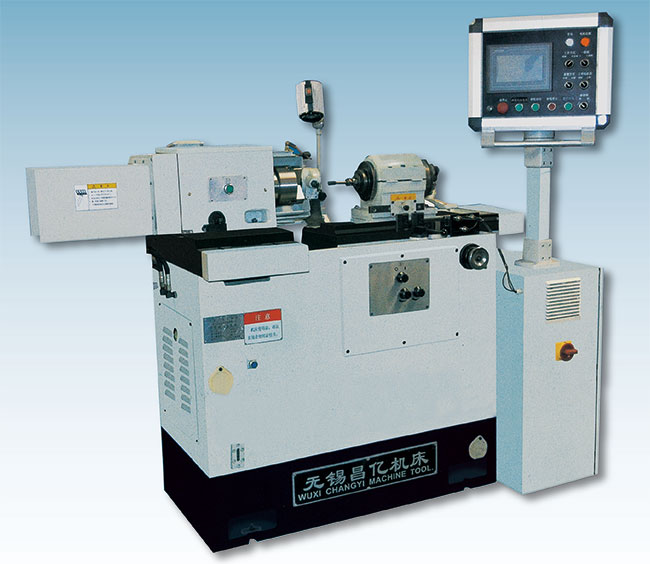

MB215型半自动数控内圆磨床
主要特点:
★本机床能磨削φ50mm以下的内圆孔、圆锥孔。
★机床床身采用铸铁浇注，结构紧凑，稳定性好，刚性强。
★机床参数的设置、调整采用触摸屏形式，可实现人机对话，操作直观方便。
★机床进给采用伺服电机通过联轴器驱动滚珠丝杆运动。导轨采用十字交叉式滚柱钢导轨，精确度高，刚性好。
★工作台往复运动的液压部分由触摸屏经过PLC自动控制。
★机床工件的夹紧由三爪卡盘、气动夹具、液压夹具、薄膜夹具等多种夹具可供用户选配。
★磨削用砂轮轴采用高速电主轴，由静止变频器控制，实现无级调整。
规格参数表
| 机床型号 | MB215 | |
|---|---|---|
| 磨削孔径（mm） | φ5-50 | |
| 磨削深度（mm） | 80 | |
| 工件旋径（mm） | 罩内（mm） | φ180 |
| 罩外（mm) | φ220 | |
| 床头回转角度（°） | 30° | |
| 工件转速（r/min） | 280、400、560、800 | |
| 砂轮转速（r/min） | 0-60000(无级调速) | |
| 机床总功率（kw） | 6.5 | |
| 进给(X轴)伺服电机功率（kw） | 1 | |
| X轴分辨率（mm） | 0.001 | |
| 工件电机功率（kw） | 0.45/0.75 | |
| 砂轮电机功率（kw） | 2-4 | |
| 机床外形尺寸（mm） | 1900×1150×2000 | |
| 机床重量(kg) | 1200 | |
| 工作精度 | 内孔圆度（μm） | 2 |
| 内孔圆柱度（μm） | 3 | |
| 内孔表面粗糙度（μm） | Ra0.4 | |
| 内孔尺寸分散（mm） | 0.012 | |
